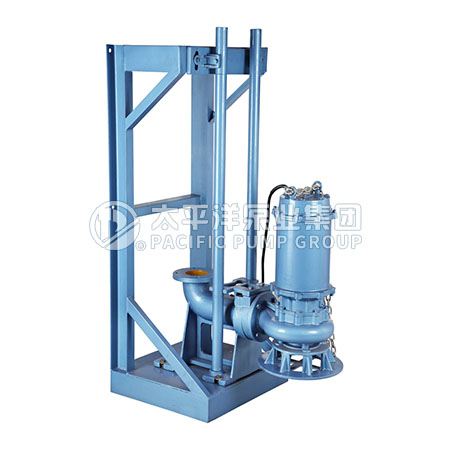

QW型潛水排污泵

QW、WQ型潛水式排污泵應用范圍: 1.市政工程、建筑工地； 2.住宅區的污水排放； 3.醫院、賓館等的污水排放； 4.城市污水處理廠排水系統； 5.人防系統排水站，自來水廠的給水裝置； 6.工廠、商業嚴重污染污水的排放。

銷售熱線：
400-926-5000

分享到

產品參數

名稱：	QW型移動式潛水排污泵/WQ型固定式潛水排污泵/QW型排澇泵/QWP型不銹鋼潛水排污泵/QWP耐腐蝕潛水排污泵/
輸送介質：	稀薄、干凈、非易燃易爆并不含固體顆�；蚶w維的液體
適用行業：	商業住宅樓、生活小區、水廠、醫院等
產品特點：	輕型、安裝便捷、低噪音、節能
結構形式：	立式、聯軸器、進出口同方向、逆時針運轉
口徑：	25-150mm
流量：	1-200m3/h
揚程：	4-260m
轉速：	2900r/min
功率：	0.37-200Kw
工作環境：	-15℃-120℃
壓力等級：	2.5MPa
材料：	鑄鐵、球墨鑄鐵、鑄鋼、304、316、316L

一、QW、WQ型潛水式排污泵概述

QW、WQ型無堵塞潛水排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方便，具有獨特效果。

該系列泵采用葉輪結構和機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效果高、葉輪經動靜平衡試驗，使泵在運行中無振動。

二、QW、WQ型潛水式排污泵應用范圍

1.市政工程、建筑工地；

2.住宅區的污水排放；

3.醫院、賓館等的污水排放；

4.城市污水處理廠排水系統；

5.人防系統排水站，自來水廠的給水裝置；

6.工廠、商業嚴重污染污水的排放。

三、QW、WQ型潛水式排污泵產品特點

1.采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過水泵口徑的5倍纖維物質和直徑為泵口徑約30%的固體顆粒。

2.設計合理，配套電機合理，效率高，節能效果顯著。

3.機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。

4.泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減少工程造價。

5.泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

6.可根據用戶需要配合全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行可靠安全。

7.雙導軌自動耦合安裝系統，給泵的安裝、維修帶來了方便，人可不必為此而進出污水坑。

8.浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。

9.在使用揚程范圍內保證電機運行不過載。

10.根據使用場合電機可采用水套式外循環冷卻系統，能保證水泵在無水（干式）狀態下安全運行。

11.安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

四、QW、WQ型潛水式排污泵型號意義

100WQ100-15-7.5

100-泵排出口公稱直徑

WQ-潛水排污泵

100-額定電流（m3/h）

15-額定揚程

7.5-配用電機額定功率（kW）

五、QW、WQ型潛水式排污泵主要性能參數

序號	型號	流量(m3/h)	揚程 (m)	轉速(r/min)	口徑 mm	功率 KW
1	25-8-22-1.1	8	22	2900	25	1.1
2	32-12-15-1.1	12	15	2900	32	1.1
3	40-15-15-1.5	15	15	2900	40	1.5
4	40-15-30-2.2	15	30	2900	40	2.2
5	50-20-7-0.75	20	7	2900	50	0.75
6	50-10-10-0.75	10	10	2900	50	0.75
7	50-25-10-1.5	25	10	2900	50	1.5
8	50-20-15-1.5	20	15	2900	50	1.5
9	50-27-15-2.2	25	20	2900	50	2.2
10	50-15-25-2.2	15	25	2900	50	2.2
11	50-18-30-3	15	30	2900	50	3
12	50-24-20-4	24	20	2900	50	4
13	50-25-32-5.5	25	32	2900	50	5.5
14	50-30-30-7.5	30	30	2900	50	7.5
15	50-20-40-7.5	20	40	2900	50	7.5
16	65-42-9-2.2	42	9	2900	65	2.2
17	65-25-15-2.2	25	15	2900	65	2.2
18	65-27-15-3	27	15	2900	65	3
19	65-37-13-3	37	13	2900	65	3
20	65-25-30-4	25	30	2900	65	4
21	65-40-30-7.5	40	30	2900	65	7.5
22	65-30-40-7.5	30	40	2900	65	7.5
23	65-35-50-11	35	50	2900	65	11
24	65-35-60-15	35	60	2900	65	15
25	80-40-7-2.2	40	7	1450	80	2.2
26	80-30-8-2.2	30	8	1450	80	2.2
27	80-50-10-3	50	10	2900	80	3
28	80-43-13-3	43	13	2900	80	3
29	80-60-13-4	60	13	2900	80	4
30	80-40-15-4	40	15	2900	80	4
31	80-65-20-5.5	65	20	2900	80	5.5
32	80-65-25-7.5	65	25	2900	80	7.5
33	80-80-15-7.5	80	15	2900	80	7.5
34	80-50-35-11	50	35	2900	80	11
35	80-50-40-15	50	40	2900	80	15
36	100-100-7-4	100	7	2900	100	4
37	100-80-10-4	80	10	2900	100	4
38	100-100-7-4	100	7	1450	100	4
39	100-85-12-5.5	85	12	2900	100	5.5
40	100-110-10-5.5	110	10	1450	100	5.5
41	100-65-15-5.5	65	15	1450	100	5.5
42	100-100-15-7.5	100	15	2900	100	7.5
43	100-85-20-7.5	85	20	2900	100	7.5
44	100-100-15-7.5	100	15	1450	100	7.5
45	100-85-20-7.5	85	20	1450	100	7.5
46	100-50-22-7.5	50	22	1450	100	7.5
47	100-70-22-11	70	22	1450	100	11
48	100-100-25-11	100	25	1450	100	11
49	100-50-35-11	50	35	1450	100	11
50	100-87-28-15	87	28	1450	100	15
51	100-100-30-15	100	30	1450	100	15
52	100-100-35-18.5	100	35	1450	100	18.5
53	100-100-40-22	100	40	1450	100	22
54	100-80-50-30	80	50	1450	100	30
55	100-80-60-37	80	60	1450	100	37
56	125-130-15-11	130	15	1450	125	11
57	125-130-20-15	130	20	1450	125	15
58	150-140-7-5.5	140	7	1450	150	5.5
59	150-120-10-5.5	120	10	1450	150	5.5
60	150-210-7-7.5	210	7	1450	150	7.5
61	150-145-9-7.5	145	9	1450	150	7.5
62	150-110-15-7.5	110	15	1450	150	7.5
63	150-200-10-15	200	10	1450	150	15
64	150-180-15-15	180	15	1450	150	15
65	150-140-18-15	140	18	1450	150	15
66	150-200-14-18.5	200	14	1450	150	18.5
67	150-180-20-18.5	180	20	1450	150	18.5
68	150-150-25-18.5	150	25	1450	150	18.5
69	150-200-22-22	200	22	1450	150	22
70	150-180-25-22	180	25	1450	150	22
71	150-130-30-22	130	30	1450	150	22
72	150-250-22-30	250	22	1450	150	30
73	150-180-30-30	180	30	1450	150	30
74	150-200-30-37	200	30	1450	150	37
75	150-150-35-37	150	35	1450	150	37
76	150-160-45-37	160	45	1450	150	37
77	200-360-6-11	360	6	980	200	11
78	200-300-7-11	300	7	980	200	11
79	200-400-7-15	400	7	980	200	15
80	200-250-11-15	250	11	1450	200	15
81	200-300-10-18.5	300	10	1450	200	18.5
82	200-250-15-18.5	250	15	1450	200	18.5
83	200-400-10-22	400	10	1450	200	22
84	200-310-13-22	310	13	1450	200	22
85	200-300-15-22	300	15	1450	200	22
86	200-400-13-30	400	13	1450	200	30
87	200-360-15-30	360	15	1450	200	30
88	200-250-22-30	250	22	1450	200	30
89	200-350-25-37	350	25	1450	200	37
90	200-400-25-45	400	25	1450	200	45
91	200-380-28-45	380	28	1450	200	45
92	200-250-35-45	250	35	1450	200	45
93	200-400-30-55	400	30	1450	200	55
94	200-250-40-55	250	40	1450	200	55
95	200-350-40-75	350	40	1450	200	75
96	200-350-45-90	350	45	1450	200	90
97	250-500-7-18.5	500	7	980	250	18.5
98	250-520-8-22	520	8	980	250	22
99	250-600-9-30	600	9	980	250	30
100	250-500-10-30	500	10	980	250	30
101	250-700-10-37	700	10	1450	250	37
102	250-600-12-37	600	12	1450	250	37
103	250-600-15-45	600	15	1450	250	45
104	250-600-20-55	600	20	1450	250	55
105	250-700-20-75	700	20	1450	250	75
106	250-600-25-75	600	25	1450	250	75
107	250-600-30-90	600	30	1450	250	90
108	300-900-8-37	900	8	980	300	37
109	300-800-12-45	800	12	980	300	45
110	300-500-15-45	500	15	980	300	45
111	300-800-15-55	800	15	980	300	55
112	300-600-20-55	600	20	980	300	55
113	300-800-20-75	800	20	980	300	75
114	300-950-20-90	950	20	980	300	90
115	300-1000-25-110	1000	25	1450	300	110
116	300-800-32-110	800	32	1450	300	110
117	300-800-36-132	800	36	1450	300	132
118	300-800-44-160	800	44	1450	300	160
119	350-1200-8-45	1200	8	980	350	45
120	350-1100-10-55	1100	10	980	350	55
121	350-1300-12-75	1300	12	980	350	75
122	350-1500-15-90	1500	15	980	350	90
123	350-1200-18-90	1200	18	980	350	90
124	350-1100-28-132	1100	28	980	350	132
125	350-1000-36-160	1000	36	980	350	160
126	400-1200-6-37	1200	6	980	400	37
127	400-1300-8-45	1300	8	980	400	45
128	400-1760-7.5-55	1760	7.5	980	400	55
129	400-1300-10-55	1300	10	980	400	55
130	400-2600-6-75	2600	6	980	400	75
131	400-1500-10-75	1500	10	980	400	75
132	400-2200-9-110	2200	9	980	400	110
133	400-2000-15-132	2000	15	740	400	132
134	400-1600-20-132	1600	20	740	400	132
135	400-1700-22-160	1700	22	980	400	160
136	400-2000-22-200	2000	22	980	400	200
137	400-1500-26-160	1500	26	980	400	160
138	400-1700-30-200	1700	30	980	400	200
139	400-1800-32-250	1800	32	740	400	250
140	400-2000-30-280	2000	30	740	400	280
141	500-2500-10-110	2500	10	740	500	110
142	500-2000-15-110	2000	15	740	500	110
143	500-2800-10-132	2800	10	740	500	132
144	500-3600-10-160	3600	10	740	500	160
145	500-2600-15-160	2600	15	740	500	160
146	500-2000-20-160	2000	22	740	500	160
147	500-3000-15-200	3000	15	740	500	200
148	500-2500-20-200	2500	20	740	500	200
149	500-2400-22-220	2400	22	740	500	220
150	500-2800-15-220	2800	15	740	500	220
151	500-4000-15-250	4000	15	980	500	250
152	500-2600-24-250	2600	24	980	500	250
153	550-3000-12-160	3000	12	740	550	160
154	550-4200-10-185	4200	10	740	550	185
155	550-3000-16-200	3000	16	740	550	200
156	550-5000-10-220	5000	10	740	550	220
157	600-3500-12-185	3500	12	740	600	185
158	600-5500-10-250	5500	10	740	600	250
159	600-3750-17-250	3750	17	740	600	250
160	600-6000-10-280	6000	10	740	600	280
161	700-9000-6-250	9000	6	740	700	250
162	700-10000-6-280	10000	6	740	700	280

六、QW、WQ型潛水式排污泵使用注意事項

1.泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。

2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。

3.該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。

4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。

5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做事或移動，以防萬一電泵漏電而發生意外事故。

6.電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。

7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，*好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。

8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

七、QW、WQ型潛水排污泵故障排除

1.排污泵不能自動啟動的原因及處理方法。

排污泵不能自動啟動原因：①浮球卡住不能浮起或導線過長;②電氣故障。

處理方法：①移動浮球或收短導線;②聯系檢修人員處理。

2.排污泵啟動后不排水的原因及處理方法。

排污泵啟動后不排水的原因：①逆止門堵塞;②管道堵塞;③葉輪堵塞。

處理方法：①疏通逆止門，清除坑內積煤;②疏通管道，清除內積煤。

3.排污泵運行中泵振動大的原因及處理方法。

原因：①葉輪不平衡導致的磨損;②水位低，空氣進入。

處理方法：①更換葉輪;②停泵，待水位高時再運行。

4.排污泵揚程不夠的原因及處理方法。

排污泵揚程不夠的原因：①葉輪與護板間隙過大;②葉輪堵塞。

處理方法：①調小間隙，或更換葉輪和護板;②清洗葉輪。

5.排污泵軸承過熱的原因及處理方法。

排污泵軸承過熱的原因：①潤滑油太少或太多;②油中有雜質;③軸承磨損。

處理方法：①潤滑油保持在正常油位;②更換潤滑油;③更換軸承。

6.排污泵不能自動停泵的原因及處理方法。

排污泵不能自動停泵的原因：①浮球卡在水面上或導線過長;②電*棒上黏煤與池壁接通;③電氣故障。

處理方法：①移動浮球或收短導線;②清除棒上積煤;③聯系檢修人員處理。
